CUBRID DBLink¶
CUBRID DBLink 소개¶
데이터베이스에서 정보를 조회하다 보면 종종 외부 데이타베이스의 정보 조회가 필요한 경우가 있다. 이렇게 외부 데이터베이스의 정보를 조회하기 위해서 CUBRID DBLink를 이용하면 타 데이터베이스의 정보를 조회할 수 있다.
CUBRID DBLink는 동일 기종인 CUBRID와 이기종인 Oracle, MySQL의 데이타베이스의 정보를 조회할 수 있도록 기능을 제공하고 있다. 외부 데이타베이스의 정보를 마치 하나의 데이터베이스에서 조회하는 것과 같은 효과를 발휘한다. 단 외부 데이타베이스를 여러 개 설정은 가능 하나, 정보를 조회할 때는 한 개의 타 데이타베이스의 정보만 조회가 가능하다.
CUBRID DBLink 구성도¶
CUBRID DBLink는 동일기종 간에 DBLink와 이기종 간의 DBLink를 지원한다.

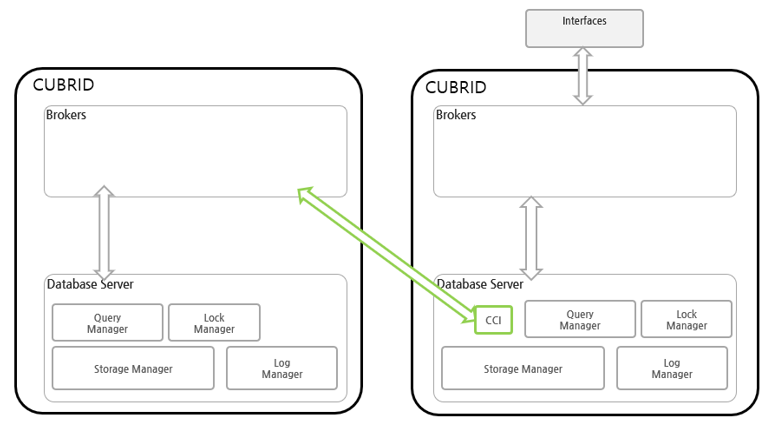

동일기종 간의 DBLink 구성도¶
동일기종의 외부 데이터베이스의 정보를 조회하기 위한 구성도를 보면 Database Server에서 CCI를 이용하여 동일기종의 Brokers에 접속하여 외부 데이터베이스의 정보를 조회할 수 있다.

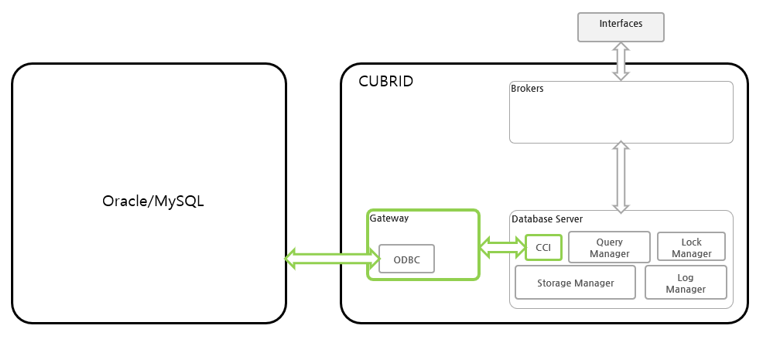

이기종 간의 DBLink 구성도¶
이기종 데이터베이스의 정보를 조회하기 위한 구성도를 보면 게이트웨이를 통해서 이기종 데이터베이스의 정보를 조회할 수 있다. 게이트웨이는 연결하는 데이터베이스의 ODBC(Open DataBase Connectivity) 드라이버를 이용하고 있다.
DBLink를 위한 게이트웨이¶
게이트웨이는 CUBRID 데이터베이스와 이기종 데이터베이스 간의 중개하는 미들웨어로 브로커(Broker)와 유사하다. 게이트웨이는 이기종 데이터베이스 서버 (Oracle/MySQL 등)에 연결하고 데이터를 조회하여 CUBRID 데이터베이스 서버에 전달하는 역할을 한다.

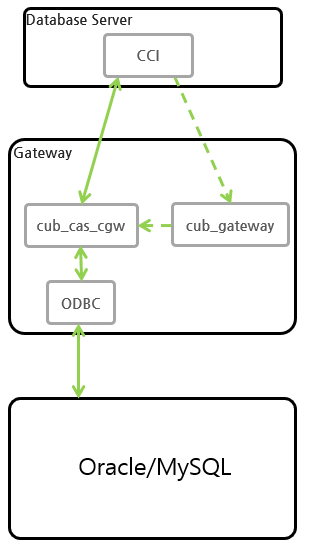

게이트웨이를 포함하는 큐브리드 시스템은 아래 그림과 같이 cub_gateway, cub_cas_cgw를 포함한 다중 계층 구조를 가진다.
cub_cas_cgw¶
cub_cas_cgw(CAS Gateway)는 CUBRID Database Server에서 외부의 Database의 연결을 요청하는 공용 서버 역할을 한다. 또한, cub_cas_cgw는 데이터베이스 서버의 클라이언트로 동작하여 CUBRID Database Server의 요청에 의해 외부 데이터베이스 서버와 연결을 제공한다. 서비스 풀(service pool) 내에서 구동되는 cub_cas_cgw의 개수는 cubrid_gateway.conf 설정 파일에 지정할 수 있으며, cub_gateway에 의해 동적으로 조정된다.
cub_gateway¶
cub_gateway는 CUBRID Database Server와 cub_cas_cgw 사이의 연결을 중개하는 기능을 수행한다. 즉, CUBRID Database Server가 접근을 요청하면, cub_gateway는 공유 메모리(shared memory)를 통해 cub_cas_cgw의 상태를 파악하여 할당 가능한 cub_cas_cgw에게 요청을 전달하고, 해당 cub_cas_cgw로부터 전달받은 요청에 대한 처리 결과를 CUBRID Database Server에게 반환한다.
또한, cub_gateway는 서비스 풀 내의 cub_cas_cgw 개수를 조정하여 서버 부하를 관리하고, cub_cas_cgw의 구동 상태를 모니터링 및 관리한다. 만약, CUBRID Database Server의 요청을 cub_cas_cgw 1에게 전달하였는데, 비정상적인 종료로 인해 cub_cas_cgw 1과의 연결이 실패하면, cub_gateway는 CUBRID Database Server에게 연결 실패에 관한 에러 메시지를 전송하고 cub_cas_cgw 1을 재구동한다. 새롭게 구동된 cub_cas_cgw 1은 정상적인 대기 상태가 되어, 새로운 응용 클라이언트의 요청에 의해 재연결된다.
공유 메모리¶
공유 메모리에는 cub_cas_cgw의 상태 정보가 저장되며, cub_gateway는 공유 메모리에 저장된 cub_cas_cgw의 상태 정보를 참조하여 CUBRID Database Server와의 연결을 중개한다. 공유 메모리에 저장된 cub_cas_cgw의 상태 정보를 통해 시스템 관리자는 어떤 cub_cas_cgw가 현재 작업을 수행 중인지 확인할 수 있다.
게이트웨이 구동¶
게이트웨이를 구동하기 위하여 다음과 같이 입력한다.
$ cubrid gateway start
이미 게이트웨이가 구동 중이라면 다음과 같은 메시지가 출력된다.
cubrid gateway start
게이트웨이 종료¶
게이트웨이가를 종료하기 위하여 다음과 같이 입력한다.
$ cubrid gateway stop
이미 게이트웨이가 종료되었다면 다음과 같은 메시지가 출력된다.
$ cubrid gateway stop
@ cubrid gateway stop
++ cubrid gateway is not running.
게이트웨이 재시작¶
게이트웨이를 재시작하기 위하여 다음과 같이 입력한다.
$ cubrid gateway restart
게이트웨이 상태 확인¶
cubrid gateway status 는 다양한 옵션을 제공하며, 각 게이트웨이의 처리 완료된 작업 수, 처리 대기중인 작업 수를 포함한 게이트웨이 상태 정보를 확인할 수 있도록 한다.
게이트웨이 상태 정보는 브로커와 동일하므로 브로커 상태 확인을 참조 한다.
cubrid gateway status [options] [expr]
CUBRID 서비스 시작시 게이트웨이 함께 시작¶
CUBRID 서비스 시작(cubrid service start) 시 게이트웨 를 같이 시작되게 하려면, cubrid.conf 파일의 service 파라메터에 gateway 를 설정한다.
# cubrid.conf
[service]
service=server,broker,gateway,manager
...
CUBRID DBLINK 설정¶
CUBRID DBLink를 사용하기 위한 설정은 동일기종 DBLink와 이기종 DBLink의 설정이 다르다.
동일기종 DBLink 설정¶
위의 동일기종 구성도를 보면 원격지 데이터베이스의 Broker에 연결을 해야 하므로 원격지 데이터베이스의 Broker 설정이 필요 하다. 이 설정은 일반적인 Broker 설정과 동일하다.
이기종 DBLink 설정¶
이기종 데이터베이스(Oracle/MySQL)와 연결하기 위해서는 cubrid_gataway.conf 와 unixODBC 설치, ODBC Driver 정보 설정이 필요 하다.
게이트웨이 설정 파일¶
CUBRID 설치 시 생성되는 기본 게이트웨이 설정 파일인 cubrid_gataway.conf 에서 사용되는 파라메터는 브로커 파라메터와 거의 동일 하며, 추가로 반드시 변경해야 할 일부 파라메터가 포함된다. 기본으로 포함되지 않는 파라메터의 값은 직접 추가/편집해서 사용하면 된다. 다음은 설치 시 기본으로 제공되는 cubrid_gateway.conf 파일 내용이다.
[gateway]
MASTER_SHM_ID =50001
ADMIN_LOG_FILE =log/gateway/cubrid_gateway.log
[%oracle_gateway]
SERVICE =OFF
SSL =OFF
APPL_SERVER =CAS_CGW
BROKER_PORT =53000
MIN_NUM_APPL_SERVER =5
MAX_NUM_APPL_SERVER =40
APPL_SERVER_SHM_ID =53000
LOG_DIR =log/gateway/sql_log
ERROR_LOG_DIR =log/gateway/error_log
SQL_LOG =ON
TIME_TO_KILL =120
SESSION_TIMEOUT =300
KEEP_CONNECTION =AUTO
CCI_DEFAULT_AUTOCOMMIT =ON
APPL_SERVER_MAX_SIZE =256
CGW_LINK_SERVER =ORACLE
CGW_LINK_SERVER_IP =localhost
CGW_LINK_SERVER_PORT =1521
CGW_LINK_ODBC_DRIVER_NAME =Oracle_ODBC_Driver
CGW_LINK_CONNECT_URL_PROPERTY =
[%mysql_gateway]
SERVICE =OFF
SSL =OFF
APPL_SERVER =CAS_CGW
BROKER_PORT =56000
MIN_NUM_APPL_SERVER =5
MAX_NUM_APPL_SERVER =40
APPL_SERVER_SHM_ID =56000
LOG_DIR =log/gateway/sql_log
ERROR_LOG_DIR =log/gateway/error_log
SQL_LOG =ON
TIME_TO_KILL =120
SESSION_TIMEOUT =300
KEEP_CONNECTION =AUTO
CCI_DEFAULT_AUTOCOMMIT =ON
APPL_SERVER_MAX_SIZE =256
CGW_LINK_SERVER =MYSQL
CGW_LINK_SERVER_IP =localhost
CGW_LINK_SERVER_PORT =3306
CGW_LINK_ODBC_DRIVER_NAME =MySQL_ODBC_Driver
CGW_LINK_CONNECT_URL_PROPERTY ="charset=utf8;PREFETCH=100;NO_CACHE=1"
게이트웨이 파라메터¶
이기종 데이터 베이스와 DBLink를 사용하기 위해서 설정하는 파라메터이다.
각각의 파라메터 의미는 이기종 데이터베이스 별로 약간 차이가 있다.
Parameter Name |
Type |
Value |
|---|---|---|
APPL_SERVER |
string |
|
CGW_LINK_SERVER |
string |
|
CGW_LINK_SERVER_IP |
string |
|
CGW_LINK_SERVER_PORT |
int |
|
CGW_LINK_ODBC_DRIVER_NAME |
string |
|
CGW_LINK_CONNECT_URL_PROPERTY |
string |
APPL_SERVER
APPL_SERVER 는 게이트웨이의 응용 서버 이름을 설정하는 부분으로 반드시 CAS_CGW 로 설정해야 한다.
CGW_LINK_SERVER
CGW_LINK_SERVER 는 CAS_CGW로 연결하여 사용할 이기종 데이터베이스의 이름을 설정해야 한다. 현재 지원하는 데이타베이스는 Oracle, MySQL이다.
CGW_LINK_SERVER_IP
CGW_LINK_SERVER_IP 는 CAS_CGW와 연결할 이기종 데이터베이스의 IP 주소를 설정해야 한다.
Note
Oracle인 경우, tnsnames.ora의 net_service_name을 이용하므로 해당 파라메터는 사용하지 않는다.
자세한 내용은 Oracle Database에 연결을 위한 연결정보 설정을 참고한다.
CGW_LINK_SERVER_PORT
CGW_LINK_SERVER_PORT 는 CAS_CGW와 연결할 이기종 데이터베이스의 Port 번호를 설정해야 한다.
Note
Oracle인 경우, tnsnames.ora의 net_service_name을 이용하므로 해당 파라메터는 사용하지 않는다.
자세한 내용은 Oracle Database에 연결을 위한 연결정보 설정을 참고한다.
CGW_LINK_ODBC_DRIVER_NAME
CGW_LINK_ODBC_DRIVER_NAME 는 CAS_CGW와 연결할 때 이기종 데이터베이스에서 제공하는 ODBC Driver 이름을 설정해야 한다.
Note
Windows에서는 해당 이기종 데이터베이스의 ODBC Driver가 설치된 경우, ODBC 데이터 원본 관리자를 통해 Driver 이름을 확인할 수 있다.
Linux는 odbcinit.ini에 직접 Driver 이름을 명시해야 한다.
자세한 내용은 ODBC Driver 정보 설정을 참고한다.
CGW_LINK_CONNECT_URL_PROPERTY
CGW_LINK_CONNECT_URL_PROPERTY 는 이기종 데이터베이스 연결을 위한 연결 문자열(Connection String)에 사용되는 연결 속성(property)을 작성한다.
Note
연결 속성(property)는 데이터베이스별로 각각 다르므로 아래의 사이트를 참조한다.
Oracle : https://docs.oracle.com/cd/B19306_01/server.102/b15658/app_odbc.htm#UNXAR418
unixODBC 설치¶
unixODBC 드라이버 관리자는 Linux 및 UNIX 운영 체제에서 ODBC 드라이버 와 함께 사용할 수 있는 오픈 소스 ODBC 드라이버 관리자이다. 게이트웨이에서는 ODBC를 사용하기 위해서 unixODBC를 반드시 설치해야 한다.
Note
Winodws에서는 기본으로 설치된 Microsoft® ODBC 데이터 원본 관리자 를 사용하면 된다.
unixODBC 설치 방법
$ wget http://www.unixodbc.org/unixODBC-2.3.9.tar.gz
$ tar xvf unixODBC-2.3.9.tar.gz
$ cd unixODBC-2.3.9
$ ./configure
$ make
$ make install
ODBC Driver 정보 설정¶
unixODBC가 설치한 후, 연결할 데이터베이스의 ODBC Driver 정보를 등록해야 한다.
ODBC Driver 정보는 odbcinst.ini를 직접 수정해서 등록한다.
아래의 내용은 MySQL, Oracle ODBC Driver 정보를 설정한 예제이다.
[MySQL ODBC 8.0 Unicode Driver]
Description = MySQL ODBC driver v8.0
Driver=/usr/lib64/libmyodbc8w.so
[Oracle 11g ODBC driver]
Description = Oracle ODBC driver v11g
Driver = /home/user/oracle/instantclient/libsqora.so.11.1
Note
참고로, 위의 예제에서 드라이버 이름은 각각 “MySQL ODBC 8.0 Unicode Driver” 와 “Oracle 11g ODBC driver” 이다.
DBLink를 위한 Oracle 설정¶
Oracle 환경설정¶
DBLink에서 Oracle을 사용하기 위해서는 Oracle Instant Client 설치 및 설정, 연결 정보 설정, Oracle Database 환경변수 설정 및 게이트웨이 설정을 반드시 해야 한다.
오라클 인스턴트 클라이언트 ODBC 설치
Oracle Instant Client 다운로드 사이트에서 ODBC Package와 Basic Package 다운받아 동일한 디렉토리에 압축을 풉니다.
unzip instantclient-basic-linux.x64-11.2.0.4.0.zip
unzip instantclient-odbc-linux.x64-11.2.0.4.0.zip
Oracle Instant Client 다운로드 사이트: https://www.oracle.com/database/technologies/instant-client/downloads.html
오라클 인스턴트 클라이언트 환경변수 설정
export ORACLE_INSTANT_CLIENT=/home/user/oracle/instantclient
export PATH=$ORACLE_INSTANT_CLIENT:$PATH
export LD_LIBRARY_PATH=$ORACLE_INSTANT_CLIENT:$LD_LIBRARY_PATH
Oracle Database에 연결을 위한 연결정보 설정
Oracle Database에 연결을 하기 위해서는 연결정보를 가지고 있는 tnsnames.ora 파일을 수정해야 한다. 아래의 기본 형식에 HOST, PORT, SERVICE_NAME 이 세 항목에 연결정보를 작성해야 한다. 연결정보를 작성한 tnsnames.ora 파일은 TNS_ADMIN 환경변수에서 디렉토리 경로를 설정해야 한다. TNS_ADMIN설정 방법은 TNS_ADMIN 환경변수 설정을 참고한다.
tnsnames.ora 파일의 기본 형식
net_service_name =
(DESCRIPTION=
(ADDRESS = (PROTOCOL = TCP)(HOST = xxx.xxx.xxx.xxx)(PORT = 1521)
)
(CONNECT_DATA =
(SERVICE_NAME=service_name)
)
)
net_service_name: 데이터베이스 연결을 위한 네트 서비스 이름이며, connection url의 db_name에 사용하는 이름이다.
HOST: 데이터베이스에 연결하려는 IP 주소 또는 서버 이름이다.
PORT: 연결에 필요한 포트이다. 대부분의 경우 기본 포트는 1521이다.
SERVICE_NAME: 연결하려는 데이터베이스의 이름이다.
Note
참고로, net_service_name 이 중복으로 작성이 되어도 에러가 발생되지 않는다. 하지만 중복된 다른 서버에 연결될 수 있으므로, net_service_name 이 반드시 중복되지 않게 설정해야 한다.
Oracle Database 환경변수 설정
Oracle database server 에 아래의 환경변수를 설정해야 한다.
export ORACLE_SID=XE
export ORACLE_BASE=/u01/app/oracle
export ORACLE_HOME=$ORACLE_BASE/product/11.2.0/xe
export PATH=$ORACLE_HOME/bin:$PATH
ORACLE_SID는 시스템 식별자이다.
ORACLE_BASE은 오라클 기본 디렉토리 구조이다.
ORACLE_HOME은 오라클 데이터베이스가 설치된 경로이다.
TNS_ADMIN 환경변수 설정
TNS_ADMIN는 tnsnames.ora 파일이 있는 디렉토리 경로를 가리킨다. 만약 /home/user/myconfigs 에 tnsnames.ora 파일이 있다면 아래와 같이 설정 할 수 있다.
export TNS_ADMIN=/home/user/myconfigs
Oracle을 위한 cubrid_gataway.conf 설정
게이트웨이에서 oracle에 연결하기 위해서는 아래와 같이 몇 가지 설정이 필요하다.
자세한 내용은 게이트웨이 설정 파일을 참고한다.
게이트웨이는 oracle에 연결하기 위해서 tnsnames.ora 의 정보를 이용하기 때문에 CGW_LINK_SERVER_IP, CGW_LINK_SERVER_PORT 는 작성하지 않아도 된다. 해당 정보를 작성한 경우에도 게이트웨이는 참조하지 않는다.
APPL_SERVER =CAS_CGW
.
.
.
CGW_LINK_SERVER =ORACLE
CGW_LINK_ODBC_DRIVER_NAME =Oracle 12c ODBC driver
CGW_LINK_CONNECT_URL_PROPERTY =
DBLink를 위한 MySQL 설정¶
MySQL 환경설정¶
MySQL ODBC Driver 설치
게이트웨이에서 MySQL 연결을 하기위해서는 MySQL Unicode ODBC Driver가 필요 하다. 아래의 내용은 MYySQL ODBC Drvier 설치 방법이다.
MySQL Yum 저장소 를 사용하여 Connector/ODBC RPM 패키지를 제공합니다. 시스템의 리포지토리 목록에 MySQL Yum 저장소가 있어야 하며, 없는경우 MySQL Yum 저장소 다운로드 페이지( https://dev.mysql.com/downloads/repo/yum/ ) 에서 플랫폼에 대한 패키지를 선택하고 다운로드한다.
다운로드한 릴리스 패키지를 설치한다.
$ sudo yum install mysql80-community-release-el6-{version-number}.noarch.rpm
Yum을 사용하여 저장소를 업데이트한다.
$ sudo yum update mysql-community-release
아래의 명령으로 Connector/ODBC 를 설치한다.
$ sudo yum install mysql-connector-odbc
자세한 설치 방법은 https://dev.mysql.com/doc/connector-odbc/en/connector-odbc-installation-binary-yum.html 을 참고한다.
MySQL을 위한 cubrid_gataway.conf 설정
게이트웨이에서 MySQL에 연결하기 위해서는 아래와 같이 몇 가지 설정이 필요하다.
자세한 내용은 게이트웨이 설정 파일을 참고한다.
APPL_SERVER =CAS_CGW
.
.
.
CGW_LINK_SERVER =MYSQL
CGW_LINK_SERVER_IP =localhost
CGW_LINK_SERVER_PORT =3306
CGW_LINK_ODBC_DRIVER_NAME =MySQL ODBC 8.0 Unicode Driver
CGW_LINK_CONNECT_URL_PROPERTY ="charset=utf8;PREFETCH=100;NO_CACHE=1"
Cubrid DBLink 사용 방법¶
DBLink을 사용하기 위해 연결할 CUBRID의 broker들 정보 파악 또는 이기종 데이터베이스를 위한 게이트웨이 설정이 완료되었다면, DBLink을 이용한 Query문 작성 방법에 대해서 알아본다.
데이터 조회를 위한 DBLINK Query문 작성 방법은 두가지이다.
첫번째, FROM절에 DBLINK 구문을 작성하여 타 데이터베이스의 정보를 조회하는 방법
아래의 Query문은 IP 192.xxx.xxx.xxx의 타 데이터베이스의 remote_t 테이블 정보를 조회하는 Query문이다.
SELECT * FROM DBLINK ('192.xxx.xxx.xxx:53000:testdb:user:password:','SELECT col1, col2 FROM remote_t') AS t(col1 int, col2 varchar(32));
Note
Oracle의 경우 원격접속 정보 중 ip와 port는 게이트웨이 접속 정보이고, db_name 항목에는 tnsnames.ora의 net_service_name 을 넣어야 한다. 만약 net_service_name이 ora_test 이라면 아래와 같이 작성하면 된다.
SELECT * FROM DBLINK (‘192.xxx.xxx.xxx:53000:ora_test:user:password:’,’SELECT col1, col2 FROM remote_t’) AS t(col1 int, col2 varchar(32));
두번째, Query를 작성할 때 마다 매번 연결 정보를 작성해야 하는 번거로움과 사용자 정보(id, password)의 정보 보호를 위해 CREATE SERVER구문을 이용한다.CREATE SERVER 구문을 이용하는 경우 Query문이 간결해지고 사용자 정보 보호에 도움이 된다.
CREATE SERVER remote_srv ( HOST='192.xxx.xxx.xxx', PORT=53000, DBNAME=testdb, USER=user, PASSWORD='password');
SELECT * FROM DBLINK (remote_srv, 'SELECT col1 FROM remote_t') AS t(col1 int);
Note
DBLINK는 접속 URL에 추가 연결 속성(Properties)을 설정할 수 있다. 상세한 속성 내용은 CCI드라이버의 cci_connect_with_url 함수를 참조한다.
DBLINK 대상 데이터베이스가 HA 환경으로 구성된 경우 altHosts 속성을 이용해서 아래 예제처럼 설정을 할 수 있다.
192.168.0.1:53000:testdb:user:password::?altHosts=192.168.0.2:33000,192.168.0.3:33000
예제는 192.168.0.1 서버가 Active 데이터베이스이고 해당 서버에 연결할 수 없는 경우, 192.168.0.2 서버에 연결 요청하는 설정입니다. 위에 예제처럼 여러개의 altHosts를 지정할 수 있으며, 나열한 순서대로 연결을 시도한다.
CREATE SERVER 구문의 PROPERTIES 항목에 연결 속성을 설정할 수 있다. 자세한 내용은 SELECT 와 서버 정의문 을 참고한다.
제약사항¶
이기종 데이터베이스를 위한 DBLink는 utf-8만 지원한다.
게이트웨이에서는 반드시 Unicode ODBC Driver만 사용해야 한다.
1개 컬럼의 문자열 최대 길이는 16M까지만 지원한다.
Mysql에서 cache를 사용하는 경우 게이트웨이 cub_cas_cgw의 메모리 사용량이 증가하므로 PREFETCH, NO_CACHE=1 사용을 권장한다.
ODBC 미지원 타입은 SQL_INTERVAL,SQL_GUID,SQL_BIT,SQL_BINARY,SQL_VARBINARY,SQL_LONGVARBINARY 이다.
이기종(Oracle/MySQL)간 DBLink 사용시 반드시 Oracle/MySQL의 유니코드 전용 ODBC Drvier를 사용해야 한다.
