환경 변수 설정

CUBRID를 사용하기 위해서는 다음의 환경 변수들이 설정되어 있어야 한다. 필요한 환경 변수들은 CUBRID 시스템을 설치하면 자동으로 설정되나 필요에 의해서 사용자가 적절히 변경할 수도 있다.

CUBRID 환경 변수

  • CUBRID: CUBRID 시스템이 설치된 위치를 지정하는 기본 환경 변수이다. CUBRID 시스템에 포함된 모든 프로그램은 이 환경 변수를 참조하므로 정확히 설정되어 있어야 한다.

  • CUBRID_DATABASES: databases.txt 파일의 위치를 지정하는 환경 변수이다. CUBRID 시스템은 $CUBRID_DATABASES/databases.txt 파일에 데이터베이스 볼륨들의 절대 경로를 저장 관리한다. databases.txt 파일을 참고한다.

  • CUBRID_MSG_LANG: CUBRID 시스템이 명령어 사용법 메시지와 오류 메시지를 출력할 때 사용할 언어를 지정하는 환경 변수이다. 제품 설치 시 초기 설정 값은 없으며, 설정 값이 없으면 createdb 시 설정한 로캘을 따른다. 자세한 내용은 언어 및 문자셋 설정을 참고한다.

Note

  • CUBRID Manager 사용자는 DB 서버 노드의 CUBRID_MSG_LANG 환경 변수를 en_US 로 설정해야만 데이터베이스 관련 작업 이후 출력되는 메시지를 정상적으로 확인할 수 있다. CUBRID_MSG_LANG 환경 변수가 en_US 가 아닌 경우 메시지는 비정상적으로 출력되지만 데이터베이스의 작업은 정상적으로 실행된다.

  • 변경한 CUBRID_MSG_LANG 을 적용하려면 DB 서버 노드의 CUBRID 시스템이 반드시 재시작(cubrid service stop; cubrid service start)되어야 한다.

  • CUBRID_TMP: Linux용 CUBRID에서 cub_master 프로세스와 cub_broker 프로세스의 유닉스 도메인 소켓 파일을 저장하는 위치를 지정하는 환경 변수로, 지정하지 않으면 cub_master 프로세스는 /tmp 디렉터리에, cub_broker 프로세스는 $CUBRID/var/CUBRID_SOCK 디렉터리에 유닉스 도메인 소켓 파일을 저장한다(Windows용 CUBRID에서는 사용되지 않는다).

CUBRID_TMP 의 값에는 다음과 같은 제약 사항이 있다.

  • unix socket의 path의 최대 크기가 108이므로 다음과 같이 $CUBRID_TMP 에 108보다 긴 경로를 입력하면 에러를 출력한다.

    $ export CUBRID_TMP=/home1/testusr/cubrid=/tmp/123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789
    $ cubrid server start apricot

    The $CUBRID_TMP is too long. (/home1/testusr/cubrid=/tmp/123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789)

  • 상대 경로를 입력하면 에러를 출력한다.

    $ export CUBRID_TMP=./var
    $ cubrid server start testdb

    The $CUBRID_TMP should be an absolute path. (./var)


CUBRID_TMP 는 CUBRID가 사용하는 유닉스 도메인 소켓의 기본 경로에서 발생할 수 있는 다음 문제를 회피하기 위해 사용할 수 있다.

  • /tmp 는 주로 Linux에서 임시 파일을 저장하는 공간으로, 시스템 관리자가 이 공간을 주기적으로 임의 삭제하는 경우 유닉스 도메인 소켓까지 삭제될 수 있다. 이러한 경우 $CUBRID_TMP/tmp 가 아닌 다른 경로로 설정한다.

  • 유닉스 도메인 소켓 파일의 경로 최대 길이는 108인데, CUBRID의 설치 경로가 길어서 cub_broker용 유닉스 도메인 소켓 파일을 저장하는 $CUBRID/var/CUBRID_SOCK 경로의 길이가 108을 넘는 경우 브로커를 구동할 수 없다. 따라서 $CUBRID_TMP 를 108이 넘지 않는 경로로 설정해야 한다.

이들 환경변수는 CUBRID를 설치하면서 이미 설정되었으나, 설정을 확인하기 위해서는 다음 명령을 사용할 수 있다.

  • Linux

    % printenv CUBRID
    % printenv CUBRID_DATABASES
    % printenv CUBRID_MSG_LANG
    % printenv CUBRID_TMP

  • Windows

    C:\> set CUBRID


OS 환경 변수 및 Java 환경 변수

  • PATH: Linux 환경에서 PATH 환경 변수에는 CUBRID 시스템의 실행 파일이 있는 디렉터리인 $CUBRID/bin 이 포함되어 있어야 한다.

  • LD_LIBRARY_PATH: Linux 환경에서는 LD_LIBRARY_PATH (혹은 SHLIB_PATHLIBPATH) 환경 변수에 CUBRID 시스템의 동적 라이브러리 파일(libjvm.so)이 있는 디렉터리인 $CUBRID/lib 이 포함되어 있어야 한다.

  • Path: Windows 환경에서 Path 환경 변수에는 CUBRID 시스템의 실행 파일이 있는 디렉터리인 %CUBRID%\bin 이 포함되어 있어야 한다.

  • JAVA_HOME: CUBRID 시스템에서 자바 저장 프로시저 기능을 사용하기 위해서는 Java Runtime Environment (JRE) 1.6 이상 버전이 설치되어야 하고 JAVA_HOME 환경 변수에 해당 디렉터리가 지정되어야 한다. Java 저장 함수/프로시저 환경 설정 을 참고한다.

환경 변수 설정

Windows 환경인 경우

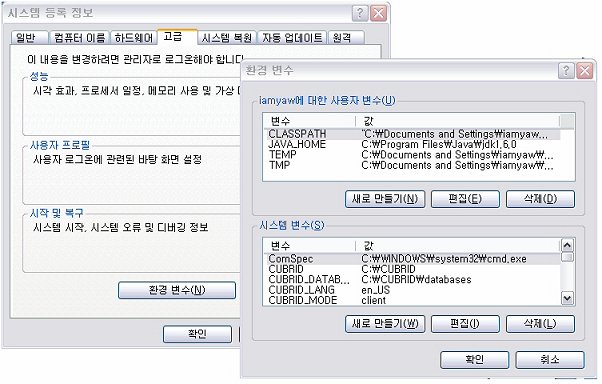

Windows 환경에서 CUBRID 시스템을 설치한 경우는 설치 프로그램이 필요한 환경 변수를 자동으로 설정한다. [시스템 등록 정보] 대화 상자의 [고급] 탭에서 [환경 변수]를 클릭하면 나타나는 [환경 변수] 대화 상자에서 확인할 수 있으며, [편집] 버튼을 통해 변경할 수 있다. Windows 환경에서 환경 변수를 변경하는 방법에 대한 상세한 정보는 Windows 도움말을 참고한다.

_images/image4.jpg

Linux 환경인 경우

Linux 환경에서 CUBRID 시스템을 설치한 경우는 설치 프로그램이 .cubrid.sh 혹은 .cubrid.csh 파일을 자동으로 생성하고 설치 계정의 셸 로그인 스크립트에서 자동으로 호출하도록 구성한다. 다음은 sh이나 bash 등을 사용하는 환경에서 생성된 .cubrid.sh 파일의 환경 변수 설정 내용이다.

CUBRID=/home1/cub_user/CUBRID
CUBRID_DATABASES=/home1/cub_user/CUBRID/databases
ld_lib_path=`printenv LD_LIBRARY_PATH`

if [ "$ld_lib_path" = "" ]
then
    LD_LIBRARY_PATH=$CUBRID/lib
else
    LD_LIBRARY_PATH=$CUBRID/lib:$LD_LIBRARY_PATH
fi

SHLIB_PATH=$LD_LIBRARY_PATH
LIBPATH=$LD_LIBRARY_PATH
PATH=$CUBRID/bin:$CUBRID/cubridmanager:$PATH

export CUBRID
export CUBRID_DATABASES
export LD_LIBRARY_PATH
export SHLIB_PATH
export LIBPATH
export PATH

언어 및 문자셋 설정

CUBRID 데이터베이스 관리 시스템은 사용할 언어와 문자셋을 DB 생성 시 DB 이름 뒤에 지정한다(예: cubrid createdb testdb ko_KR.utf8). 현재 언어와 문자셋으로 설정될 수 있는 값은 다음과 같다.

  • en_US.iso88591: 영어 ISO-8859-1 인코딩 (.iso88591 생략 가능)

  • ko_KR.euckr: 한국어 EUC-KR 인코딩

  • ko_KR.utf8: 한국어 UTF-8 인코딩(.utf8 생략 가능)

  • de_DE.utf8: 독일어 UTF-8 인코딩

  • es_ES.utf8: 스페인어 UTF-8 인코딩

  • fr_FR.utf8: 프랑스어 UTF-8 인코딩

  • it_IT.utf8: 이태리어 UTF-8 인코딩

  • ja_JP.utf8: 일본어 UTF-8 인코딩

  • km_KH.utf8: 캄보디아어 UTF-8 인코딩

  • tr_TR.utf8: 터키어 UTF-8 인코딩(.utf8 생략 가능)

  • vi_VN.utf8: 베트남어 UTF-8 인코딩

  • zh_CN.utf8: 중국어 UTF-8 인코딩

  • ro_RO.utf8: 루마니아어 UTF-8 인코딩

CUBRID의 언어와 문자셋 설정은 데이터를 쓰거나 읽을 때 영향을 미치며, 프로그램들이 출력하는 메시지에도 해당 언어가 사용된다.

문자셋, 로캘 및 콜레이션 설정과 관련된 자세한 내용은 다국어 개요 을 참고한다.

포트 설정

포트가 개방되어 있지 않은 환경에서 사용하는 경우, CUBRID가 사용하는 포트들을 개방해야 한다.

다음은 CUBRID가 사용하는 포트에 대해 하나의 표로 정리한 것이다. 각 포트는 상대방의 접속을 대기하는 listener 쪽에서 개방되어야 한다.

Linux 방화벽에서 특정 프로세스에 대한 포트를 개방하려면 해당 방화벽 프로그램의 설명을 따른다.

Windows에서 임의의 가용 포트를 사용하는 경우는 어떤 포트를 개방할 지 알 수 없으므로 Windows 메뉴의 “제어판” 검색창에서 “방화벽”을 입력한 후, “Windows 방화벽 > Windows 방화벽을 통해 프로그램 또는 기능 허용”에서 포트 개방을 원하는 프로그램을 추가한다.

Windows에서 특정 포트를 지정하기 번거로운 경우에도 이 방법을 사용할 수 있다. 일반적으로 Windows 방화벽에서 특정 프로그램을 지정하지 않고 포트를 여는 것보다 허용되는 프로그램 목록에 프로그램을 추가하는 것이 보다 안전하므로 이 방식을 권장한다.

  • cub_broker에 대한 모든 포트를 개방하려면 “%CUBRID%\bin\cub_broker.exe”를 추가한다.

  • CAS에 대한 모든 포트를 개방하려면 “%CUBRID%\bin\cub_cas.exe”를 추가한다.

  • cub_master에 대한 모든 포트를 개방하려면 “%CUBRID%\bin\cub_master.exe”를 추가한다.

  • cub_server에 대한 모든 포트를 개방하려면 “%CUBRID%\bin\cub_server.exe”를 추가한다.

  • CUBRID 매니저에 대한 모든 포트를 개방하려면 “%CUBRID%\bin\cub_cmserver.exe”를 추가한다.

브로커 장비 또는 DB 서버 장비에서 Linux용 CUBRID를 사용한다면 Linux 포트가 모두 개방되어 있어야 한다. 브로커 장비 또는 DB 서버 장비에서 Windows용 CUBRID를 사용한다면 Windows 포트가 모두 개방되어 있거나, 관련 프로세스들이 모두 Windows 방화벽에서 허용되는 목록에 추가되어 있어야 한다.

구분

listener

requester

Linux 포트

Windows 포트

방화벽 포트 설정

설명

기본 사용

cub_broker

application

BROKER_PORT

BROKER_PORT

개방(open)

일회성 연결

CAS

application

BROKER_PORT

APPL_SERVER_PORT ~ (APP_SERVER_PORT + CAS 개수 - 1)

개방

연결 유지

cub_master

CAS

cubrid_port_id

cubrid_port_id

개방

일회성 연결

cub_server

CAS

cubrid_port_id

임의의 가용 포트

Linux: 개방

Windows: 프로그램

연결 유지

클라이언트 장비(*)

cub_server

ECHO(7)

ECHO(7)

개방

주기적 연결

서버 장비(**)

CAS, CSQL

ECHO(7)

ECHO(7)

개방

주기적 연결

HA 사용

cub_broker

application

BROKER_PORT

미지원

개방

일회성 연결

CAS

application

BROKER_PORT

미지원

개방

연결 유지

cub_master

CAS

cubrid_port_id

미지원

개방

일회성 연결

cub_master

(slave)

cub_master

(master)

ha_port_id

미지원

개방

주기적 연결, heartbeat 확인

cub_master

(master)

cub_master

(slave)

ha_port_id

미지원

개방

주기적 연결, heartbeat 확인

cub_server

CAS

cubrid_port_id

미지원

개방

연결 유지

클라이언트 장비(*)

cub_server

ECHO(7)

미지원

개방

주기적 연결

서버 장비(**)

CAS, CSQL, copylogdb, applylogdb

ECHO(7)

미지원

개방

주기적 연결

Manager 사용

Manager 서버

application

8001

8001

개방

(*): CAS, CSQL, copylogdb, 또는 applylogdb 프로세스가 존재하는 장비

(**): cub_server가 존재하는 장비

각 구분 별 상세 설명은 아래와 같다.

CUBRID 기본 사용 포트

접속 요청을 기다리는(listening) 프로세스들을 기준으로 각 OS 별로 필요한 포트를 정리하면 다음과 같으며, 각 포트는 listener 쪽에서 개방되어야 한다.

listener

requester

Linux port

Windows port

방화벽 포트 설정

설명

cub_broker

application

BROKER_PORT

BROKER_PORT

개방(open)

일회성 연결

CAS

application

BROKER_PORT

APPL_SERVER_PORT ~ (APP_SERVER_PORT + CAS 개수 - 1)

개방

연결 유지

cub_master

CAS

cubrid_port_id

cubrid_port_id

개방

일회성 연결

cub_server

CAS

cubrid_port_id

임의의 가용 포트

Linux: 개방

Windows: 프로그램

연결 유지

클라이언트 장비(*)

cub_server

ECHO(7)

ECHO(7)

개방

주기적 연결

서버 장비(**)

CAS, CSQL

ECHO(7)

ECHO(7)

개방

주기적 연결

(*): CAS 또는 CSQL 프로세스가 존재하는 장비

(**): cub_server가 존재하는 장비

Note

Windows에서는 CAS가 cub_server에 접근할 때 사용할 포트를 임의로 정하므로 개방할 포트를 정할 수 없다. 따라서 “Windows 방화벽 > 허용되는 프로그램”에 “%CUBRID%\bin\cub_server.exe”을 추가해야 한다.

서버 프로세스(cub_server)와 이에 접속하는 클라이언트 프로세스들(CAS, CSQL) 사이에서 상대 노드가 정상 동작하는지 ECHO(7) 포트를 통해 서로 확인하므로, 방화벽 존재 시 ECHO(7) 포트를 개방해야 한다. ECHO 포트를 서버와 클라이언트 양쪽 다 개방할 수 없는 상황이라면 cubrid.conf의 check_peer_alive 파라미터 값을 none으로 설정한다.

다음은 각 프로세스 간 연결 관계를 나타낸 것이다.

application - cub_broker
            -> CAS  -  cub_master
                    -> cub_server
  • application: 응용 프로세스

  • cub_broker: 브로커 서버 프로세스. application이 연결할 CAS를 선택하는 역할을 수행.

  • CAS: 브로커 응용 서버 프로세스. application과 cub_server를 중계.

  • cub_master: 마스터 프로세스. CAS가 연결할 cub_server를 선택하는 역할을 수행.

  • cub_server: DB 서버 프로세스

프로세스 간 관계 기호 및 의미는 다음과 같다.

  • - 기호: 최초 한 번만 연결됨을 나타낸다.

  • ->, <- 기호: 연결이 유지됨을 나타내며, -> 의 오른쪽 또는 <-의 왼쪽이 화살을 받는 쪽이다. 화살을 받는 쪽이 처음에 상대 프로세스의 접속을 기다리는(listening) 쪽을 나타낸다.

  • (master): HA 구성에서 master 노드를 나타낸다.

  • (slave): HA 구성에서 slave 노드를 나타낸다.

다음은 응용 프로그램과 DB 사이의 연결 과정을 순서대로 나열한 것이다.

  1. application이 cubrid_broker.conf에 설정된 브로커 포트(BROKER_PORT)를 통해 cub_broker와 연결을 시도한다.

  2. cub_broker는 연결 가능한 CAS를 선택한다.

  3. application과 CAS가 연결된다.

    Linux에서는 application이 유닉스 도메인 소켓을 통해 CAS와 연결되므로 BROKER_PORT를 사용한다. Windows에서는 유닉스 도메인 소켓을 사용할 수 없으므로 각 CAS마다 cubrid_broker.conf에 설정된 APPL_SERVER_PORT 값을 기준으로 CAS ID를 더한 포트를 통해 연결된다. APPL_SERVER_PORT의 값이 설정되지 않으면 첫번째 CAS와 연결하는 포트 값은 BROKER_PORT + 1이 된다.

    예를 들어 Windows에서 BROKER_PORT가 33000이고 APPL_SERVER_PORT 가 설정되지 않았으면 application과 CAS 사이에 사용하는 포트는 다음과 같다.

    • application이 CAS(1)과 접속하는 포트 : 33001

    • application이 CAS(2)와 접속하는 포트 : 33002

    • application이 CAS(3)와 접속하는 포트 : 33003

  4. CAS는 cubrid.conf에 설정된 cubrid_port_id 포트를 통해 cub_master에게 cub_server로의 연결을 요청한다.

  5. CAS와 cub_server가 연결된다.

    Linux에서는 CAS가 유닉스 도메인 소켓을 통해 cub_server와 연결되므로 cubrid_port_id 포트를 사용한다. Windows에서는 유닉스 도메인 소켓을 사용할 수 없으므로 임의의 가용 포트를 통해 cub_server와 연결된다. Windows에서 DB server를 운용한다면 브로커 장비와 DB 서버 장비 사이에서는 임의의 가용 포트를 사용하므로, 두 장비 사이에서 방화벽이 해당 프로세스에 대한 포트를 막게 되면 정상 동작을 보장할 수 없게 된다는 점에 주의한다.

  6. 이후 CAS는 application이 종료되어도 CAS가 재시작되지 않는 한 cub_server와 연결을 유지한다.

CUBRID HA 사용 포트

CUBRID HA는 Linux 환경에서만 지원한다.

접속 요청을 기다리는(listening) 프로세스들을 기준으로 각 OS 별로 필요한 포트를 정리하면 다음과 같으며, 각 포트는 listener 쪽에서 개방되어야 한다.

listener

requester

Linux port

방화벽 포트 설정

설명

cub_broker

application

BROKER_PORT

개방(open)

일회성 연결

CAS

application

BROKER_PORT

개방

연결 유지

cub_master

CAS

cubrid_port_id

개방

일회성 연결

cub_master

(slave)

cub_master

(master)

ha_port_id

개방

주기적 연결, heartbeat 확인

cub_master

(master)

cub_master

(slave)

ha_port_id

개방

주기적 연결, heartbeat 확인

cub_server

CAS

cubrid_port_id

개방

연결 유지

클라이언트 장비(*)

cub_server

ECHO(7)

개방

주기적 연결

서버 장비(**)

CAS, CSQL, copylogdb, applylogdb

ECHO(7)

개방

주기적 연결

(*): CAS, CSQL, copylogdb, 또는 applylogdb 프로세스가 존재하는 장비

(**): cub_server가 존재하는 장비

서버 프로세스(cub_server)와 이에 접속하는 클라이언트 프로세스들(CAS, CSQL, copylogdb, applylogdb 등) 사이에서 상대 노드가 정상 동작하는지 ECHO(7) 포트를 통해 서로 확인하므로, 방화벽 존재 시 ECHO(7) 포트를 개방해야 한다. ECHO 포트를 서버와 클라이언트 양쪽 다 개방할 수 없는 상황이라면 cubrid.conf의 ref:check_peer_alive <check_peer_alive> 파라미터 값을 none으로 설정한다.

다음은 각 프로세스 간 연결 관계를 나타낸 것이다.

application - cub_broker
            -> CAS  -  cub_master(master) <-> cub_master(slave)
                    -> cub_server(master)     cub_server(slave) <- applylogdb(slave)
                                          <----------------------- copylogdb(slave)
  • cub_master(master): CUBRID HA 구성에서 master 노드에 있는 마스터 프로세스. 상대 노드가 살아있는지 확인하는 역할을 수행.

  • cub_master(slave): CUBRID HA 구성에서 slave 노드에 있는 마스터 프로세스. 상대 노드가 살아있는지 확인하는 역할을 수행.

  • copylogdb(slave): CUBRID HA 구성에서 slave 노드에 있는 복제 로그 복사 프로세스

  • applylogdb(slave): CUBRID HA 구성에서 slave 노드에 있는 복제 로그 반영 프로세스

master 노드에서 slave 노드로의 복제 과정 파악이 용이하게 하기 위해 위에서 master 노드의 applylogdb, copylogdb와 slave 노드의 CAS는 생략했다.

프로세스 간 관계 기호 및 의미는 다음과 같다.

  • - 기호: 최초 한 번만 연결됨을 나타낸다.

  • ->, <- 기호: 연결이 유지됨을 나타내며, -> 의 오른쪽 또는 <-의 왼쪽이 화살을 받는 쪽이다. 화살을 받는 쪽이 처음에 상대 프로세스의 접속을 기다리는(listening) 쪽을 나타낸다.

  • (master): HA 구성에서 master 노드를 나타낸다.

  • (slave): HA 구성에서 slave 노드를 나타낸다.

응용 프로그램과 DB 사이의 연결 과정은 CUBRID 기본 사용 포트와 동일하다. 여기에서는 CUBRID HA에 의해 1:1로 master DB와 slave DB를 구성할 때 master 노드와 slave 노드 사이의 연결 과정에 대해서만 설명한다.

  1. cub_master(master)와 cub_master(slave) 사이에는 cubrid_ha.conf에 설정된 ha_port_id를 사용한다.

  2. copylogdb(slave)는 slave 노드에 있는 cubrid.conf의 cubrid_port_id에 설정된 포트를 통해 cub_master(master)에게 master DB로의 연결을 요청하여, 최종적으로 cub_server(master)와 연결하게 된다.

  3. applylogdb(slave)는 slave 노드에 있는 cubrid.conf의 cubrid_port_id에 설정된 포트를 통해 cub_master(slave)에게 slave DB로의 연결을 요청하여, 최종적으로 cub_server(slave)와 연결하게 된다.

master 노드에서도 applylogdb와 copylogdb가 동작하는데, master 노드가 절체(failover)로 인해 slave 노드로 변경될 때를 대비하기 위함이다.

CUBRID 매니저 서버 사용 포트

다음 표는 접속 요청을 기다리는(listening) 프로세스들을 기준으로 CUBRID Manager 서버가 사용하는 포트이며, 이것은 OS의 종류와 상관없이 동일하다.

listener

requester

port

방화벽 존재 시 포트 설정

Manager server

application

8001

개방(open)

  • CUBRID 매니저 클라이언트가 CUBRID 매니저 서버 프로세스에 접속할 때 사용하는 포트는 cm.conf의 cm_port이며 기본값은 8001이다.
